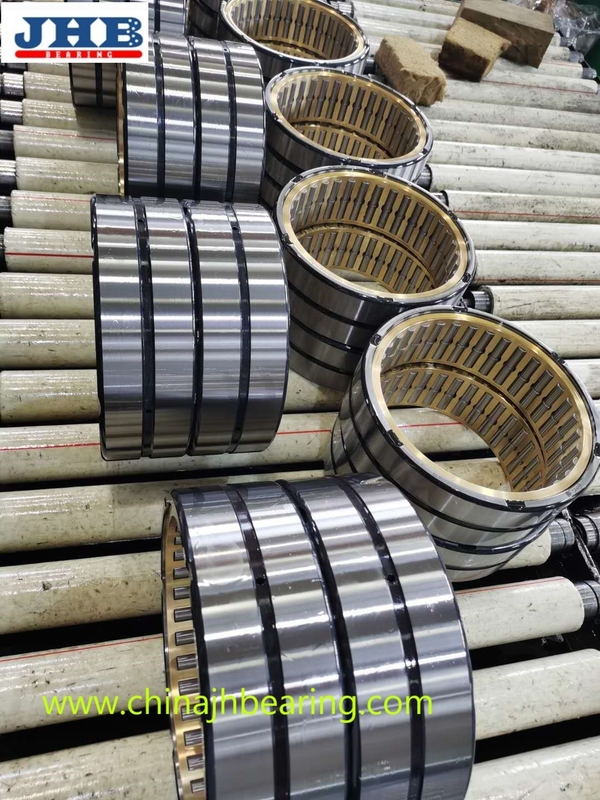

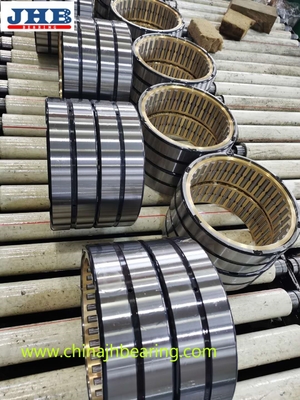

Utilización de máquinas de generación de energía NNU4180MAW33 rodamiento de rodillos cilíndricos de 400x650x250 mm

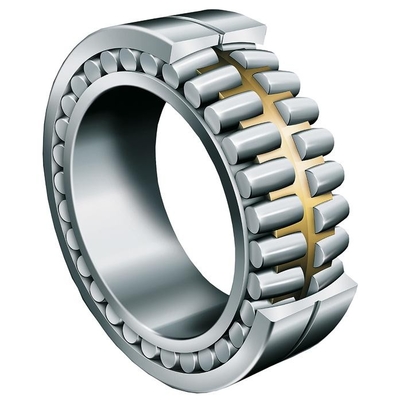

Los rodamientos cilíndricos consisten en un anillo interior y exterior, una jaula de retención de rodillos y un conjunto de rodillos cilíndricos de contorno controlado.el anillo interior o el anillo exterior tienen dos costillas de guía de rodillosEl otro anillo es separable del conjunto y tiene una costilla o ninguna.Los diámetros del suelo de estas costillas pueden utilizarse para sostener la jaula de rodillosUna de las costillas puede utilizarse para transportar cargas de empuje ligeras cuando se dispone de una costilla opuesta.

determinado teniendo en cuenta los procedimientos de montaje y montaje de la solicitud.

El tipo NU tiene anillos exteriores de doble costilla y anillos internos rectos.El uso de ambos tipos en una posición en un eje es ideal para acomodar la expansión o contracción del ejeEl desplazamiento axial relativo de un anillo al otro se produce con una fricción mínima mientras el rodamiento gira.Estos rodamientos pueden utilizarse en dos posiciones para el soporte del eje si se dispone de otros medios de ubicación axial.. El tipo NJ tiene anillos exteriores de doble costilla y anillos internos de una sola costilla. El tipo NF tiene anillos internos de doble costilla y anillos exteriores de una sola costilla. Ambos tipos pueden soportar cargas radiales pesadas,así como cargas ligeras de empuje unidireccionalLa carga de empuje se transmite entre las caras de las costillas diagonalmente opuestas en una acción de deslizamiento.

Cuando las cargas de empuje son muy ligeras, estos rodamientos se pueden utilizar en un montaje opuesto para localizar

En tales casos, el juego final del eje debe ajustarse en el momento del montaje.

El tipo NUP tiene un anillo exterior de doble costilla y un anillo interior de una sola costilla con una costilla suelta que permite que el rodamiento proporcione una ubicación axial en ambas direcciones.

Los factores que rigen la capacidad de empuje son los mismos que para los tipos NJ y

rodamientos NF.Un rodamiento de tipo NUP o NP puede utilizarse junto con rodamientos de tipo N o NU para aplicaciones en las que se prevea una expansión del eje axial.el rodamiento N o NU permite la expansión del ejeEl rodamiento NUP o NP se considera el rodamiento fijo porque las costillas restringen el movimiento axial del elemento rodante.El rodamiento fijo se coloca generalmente más cerca del extremo de la unidad del eje para minimizar las variaciones de alineación en la unidadEl juego final del eje, o float, está determinado por la distancia axial en el rodamiento fijo.

Los tipos NU, N, NJ, NF, NU P y NP se ajustan a las normas ISO y DIN para anillos de costillas sueltas (collares de empuje) y diámetros típicos de la industria sobre o debajo del rodillo.

Los números de las piezas de rodamientos de rodillos cilíndricos se ajustan a la norma ISO 15.los dos primeros dígitos identifican la serie dimensional y los dos últimos dígitos del número de pieza son el tamaño del orificio dividido por 5En la serie dimensional, el primer dígito es la serie de ancho y el segundo es la serie de diámetro (exterior).La serie de diámetro aumenta la sección radial en la secuencia 7 8 9 0 1 2 3 4.

Los tipos que tienen un prefijo R son similares en construcción a sus homólogos N. Sin embargo, fueron diseñados para cumplir con los estándares de ABMA.Los rodamientos de tamaño de pulgada se identifican por la letra I en el número de la pieza. RIU, por ejemplo, indica un rodamiento de pulgada mientras que RU indica el estilo equivalente en dimensiones métricas
