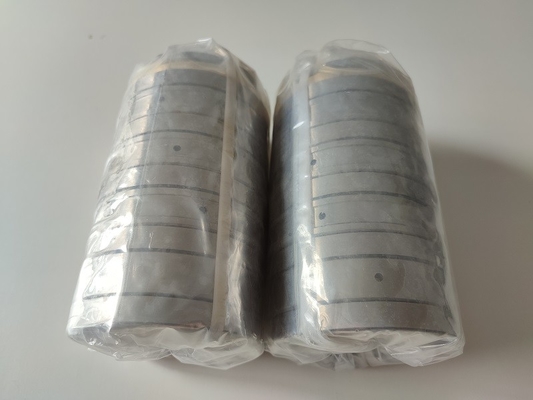

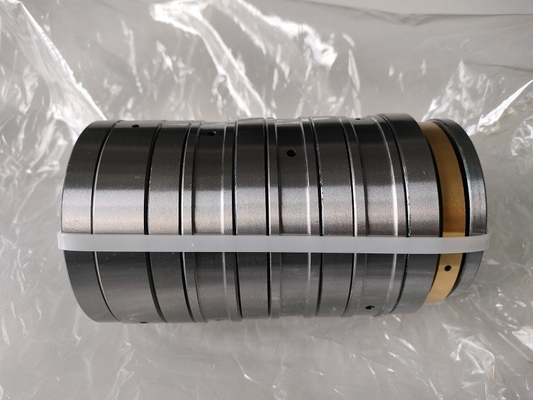

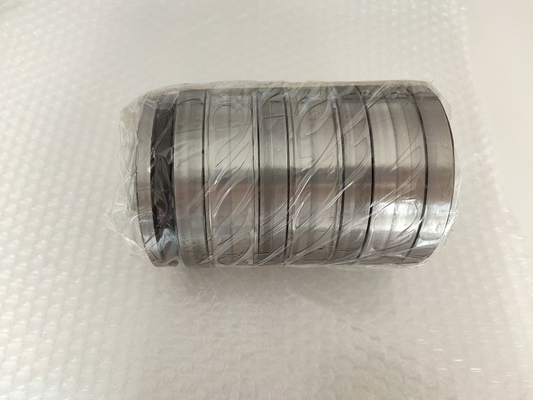

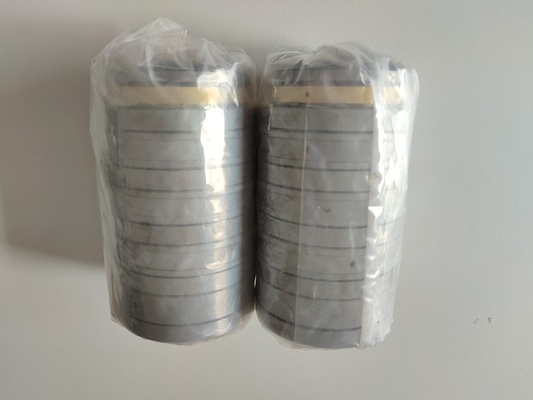

Los rodamientos de rodillos de empuje de extrusores de alimentos de múltiples etapas F-215427.T8AR

rodamientos de rodillos de empuje de múltiples etapas para extrusoras de alimentos F-215427.T8AR

F-215427.T8AR BEARINGS Información sobre el vehículo:

La estructura del rodamiento de rodillos en tándem:
Tandem 2 filas ((T2AR),

Tandem 3 filas ((T4AR),

Tandem 6 filas ((T6AR),

Tandem 7 filas ((T7AR),

Tandem 8 filas ((T8AR) *

Los rodamientos de empuje en tándem se producen sólo a través de pedidos

Aplicación de rodamientos de rodillos de múltiples etapas en tándem
Cuando se utilicen cojinetes tándem, deben respetarse las siguientes recomendaciones:
1- Precarga: 1% de la carga básica dinámica. - La carga básica dinámica de cada rodamiento tándem, véase la figura 1­3.
2- Orientación radial: pueden utilizarse rodamientos de rodillos cilíndricos de complemento completo o rodamientos de rodillos de aguja.
3- Eliminar la inclinación: las piezas de apoyo deben ser mecanizadas para eliminar cualquier inclinación.
4- Tolerancias de montaje: se recomiendan las siguientes tolerancias de montaje: eje f6 y orificio de la carcasa F7.
5- Lubricación: los rodamientos en tándem deben lubricarse siempre mediante circulación de aceite.

Cómo elegir el tipo de rodamiento cilíndrico en tándem:

Para seleccionar un rodamiento tándem adecuado, se necesitan tres elementos de información:
 el máximo posible de OD en el rodamiento
- la vida útil nominal calculada deseada bajo carga y velocidad de funcionamiento
∆ la presión máxima de los tornillos.
La DO máxima posible del rodamiento resulta del entrelazamiento de dos tornillos en el caso de extrusoras de doble tornillo.el diámetro de la cresta de un tornillo entra en contacto con el diámetro de la raíz del otro tornilloLa distancia de centro estrecha resultante y el eje de salida cerca de la
Los rodamientos en tándem limitan el espacio de diseño radial. La longitud de un rodamiento en tándem normalmente no es un factor crucial en la selección del rodamiento.Rango de OD de 5 a 900 mm.

Cómo montar los rodamientos en tándem:

Los rodamientos tándem están montados con un ajuste suelto F7 para la carcasa y f6 para el
Es necesario un ajuste suelto para permitir el desplazamiento axial (deflexión) de las almohadillas, anillos y mangas.La superficie del asiento de la estructura adyacente (carcasa y eje) debe estar diseñada para tener una tolerancia de perpendicularidad según la norma DIN ISO 1101 y las calidades IT4 a IT7.
(dependiendo del rango de diámetros). Para la estructura de apareamiento, también se debe tener cuidado de garantizar que se mantenga el diámetro de contacto indicado en el dibujo de entrega.
(diámetro de soporte) del hombro del eje no podrá ser inferior al diámetro indicado y el diámetro de contacto de la carcasa no podrá excederse.El soporte insuficiente no sólo causará una distribución desigual de la carga, sino también un aumento de la deformación de la lavadora (lavadoras GS 0 y WS 0)., lo que a su vez dará lugar a una mayor tensión en los componentes.

El diseño en tándem permite el uso de un cojinete de alta capacidad de empuje en un área pequeña.Más tarde, estos rodamientos fueron adoptados por los fabricantes de plásticos y caucho para su uso en extrusoras de tornillo único que utilizan rodamientos de 2 y 3 etapasEl diseño en tándem permitió a los fabricantes de extrusoras
La producción de las máquinas se incrementará sin aumentar el tamaño de las máquinas.
Estos rodamientos se utilizan también en extrusoras de doble tornillo.Las extrusoras de doble tornillo tienen dos ejes paralelos muy cerca el uno del otroAlgunos diseños de extrusores de doble tornillo utilizan rodamientos de doble empuje de ocho etapas.rodamientos de seis y ocho etapas, tanto en pulgadas como en metros
Los tamaños de perforación varían de aproximadamente 1 a 22 pulgadas con diámetros exteriores correspondientes que van desde 3,5 a 42 pulgadas.Los rodamientos de empuje en tándem se suministran a los fabricantes de equipos originales y al mercado de repuestos..
