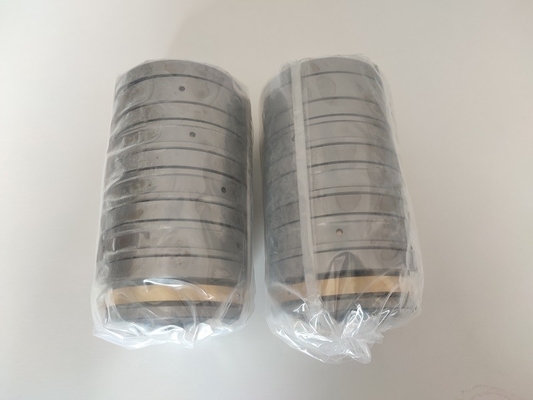

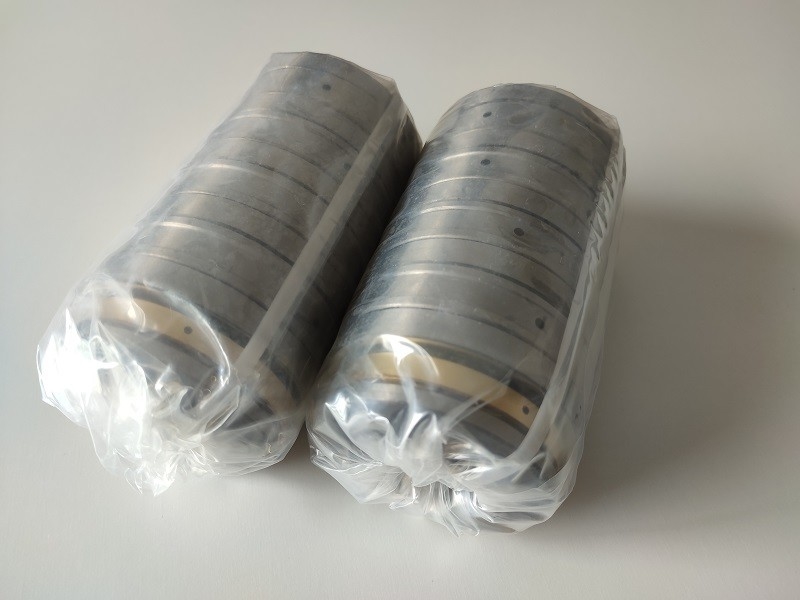

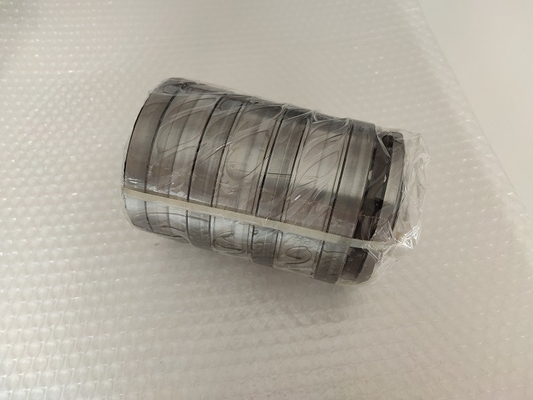

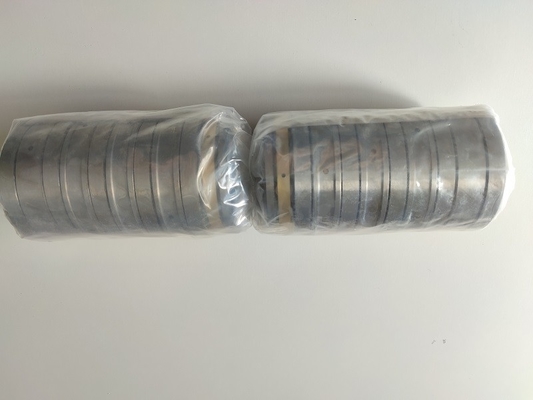

F-55471.T2AR Rodamiento de rodillos de empuje en la máquina de extrusión de polvo de plástico

F-55471.T2AR rodamiento de rodillos de empuje en extrusora de plástico en polvo

Las especificaciones de los rodamientos F-55471-100.T2AR f-55471-100.t2ar son las siguientes:

La estructura del rodamiento de rodillos en tándem:
Tandem 2 filas ((T2AR), Tandem 3 filas ((T4AR), Tandem 6 filas ((T6AR), Tandem 7 filas ((T7AR), Tandem 8 filas ((T8AR) * Los rodamientos de empuje tándem se producen solo a través de pedidos

Aplicación de rodamientos de rodillos de múltiples etapas en tándem:

Cuando se utilicen cojinetes tándem, deben respetarse las siguientes recomendaciones:
1- Precarga: 1% de la carga básica dinámica. - La carga básica dinámica de cada rodamiento tándem, véase la figura 1­3.
2- Orientación radial: pueden utilizarse rodamientos de rodillos cilíndricos de complemento completo o rodamientos de rodillos de aguja.

3- Eliminar la inclinación: las piezas de apoyo deben ser mecanizadas para eliminar cualquier inclinación.
4- Tolerancias de montaje: se recomiendan las siguientes tolerancias de montaje: eje f6 y orificio de la carcasa F7.
5- Lubricación: los rodamientos en tándem deben lubricarse siempre mediante circulación de aceite.

Cómo elegir el tipo de rodamiento cilíndrico en tándem:

Para seleccionar un rodamiento tándem adecuado, se necesitan tres elementos de información:
 el máximo posible de OD en el rodamiento
- la vida útil nominal calculada deseada bajo carga y velocidad de funcionamiento
∆ la presión máxima de los tornillos.
La DO máxima posible del rodamiento resulta del entrelazamiento de dos tornillos en el caso de extrusoras de doble tornillo.el diámetro de la cresta de un tornillo entra en contacto con el diámetro de la raíz del otro tornilloLa distancia de centro estrecha resultante y el eje de salida cerca de la
Los rodamientos en tándem limitan el espacio de diseño radial. La longitud de un rodamiento en tándem normalmente no es un factor crucial en la selección del rodamiento.Rango de OD de 5 a 900 mm.
La vida útil calculada requerida bajo carga y velocidad de funcionamiento es generalmente de entre 20.000 y 40.000 horas para las cajas de engranajes de extrusión.
En este caso, un valor de 5.000 horas es suficiente. Otro factor a considerar en la selección del rodamiento es la presión máxima del tornillo.Debido a la deformación de los componentes y las tensiones resultantes, la carga axial máxima admisible Fa max no podrá excederse.la carga dinámica C así como la carga estática C0 se pueden encontrar generalmente en el dibujo de entrega del rodamiento en tándem.

Los cojinetes tándem ofrecen una solución óptima dondequiera que el
se aplicarán los siguientes requisitos:
■ diseño de una envolvente radial pequeña
■ fuerzas axiales elevadas
■ larga vida útil
■ baja energía de fricción.
Los rodamientos tándem han demostrado ser eficaces principalmente en las cajas de cambios
para extrusores de una sola y de dos tornillos en caucho y plásticos
la industria.
Otras posibles aplicaciones incluyen:
■ equipos de perforación de hoyos profundos
■ máquinas de soldadura por fricción.
