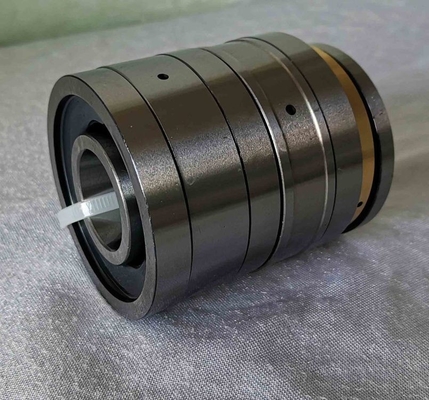

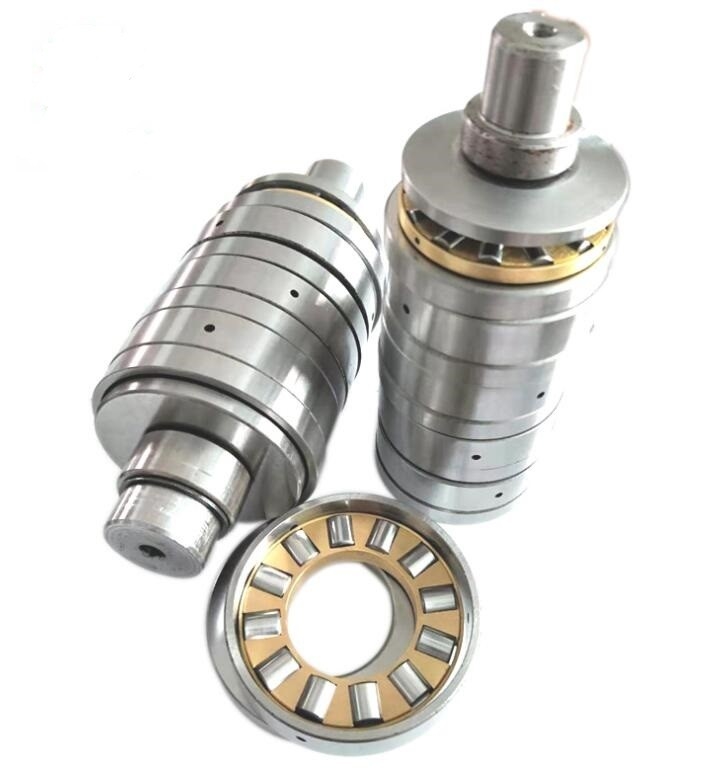

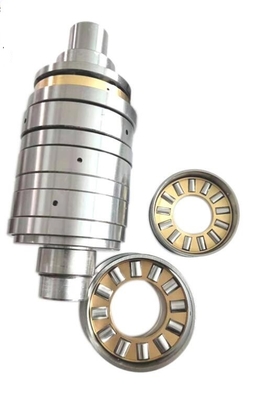

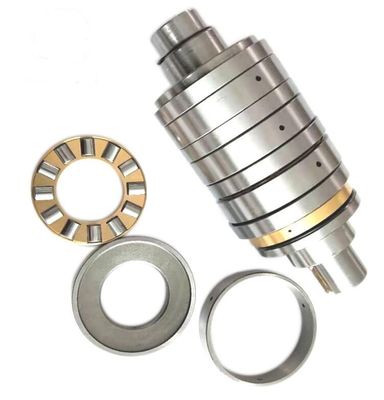

F-230605.T4AR Rodamiento de rodillos para el eje de la caja de engranajes de la extrusora de tornillos gemelos

F-230605.T4AR Rodamiento de rodillos para el eje de la caja de cambios de la extrusora de doble tornillo

F-230605.T4AR BERINGS especificación como sigue:

Cómo elegir el tipo de rodamiento cilíndrico en tándem:
Para seleccionar un rodamiento tándem adecuado, se necesitan tres elementos de información:
 el máximo posible de OD en el rodamiento
- la vida útil nominal calculada deseada bajo carga y velocidad de funcionamiento
∆ la presión máxima de los tornillos.
La DO máxima posible del rodamiento resulta del entrelazamiento de dos tornillos en el caso de extrusoras de doble tornillo.el diámetro de la cresta de un tornillo entra en contacto con el diámetro de la raíz del otro tornilloLa distancia de centro estrecha resultante y el eje de salida cerca de la
Los rodamientos en tándem limitan el espacio de diseño radial. La longitud de un rodamiento en tándem normalmente no es un factor crucial en la selección del rodamiento.Rango de OD de 5 a 900 mm.
La vida útil calculada requerida bajo carga y velocidad de funcionamiento es generalmente de entre 20.000 y 40.000 horas para las cajas de engranajes de extrusión.
En este caso, un valor de 5.000 horas es suficiente. Otro factor a considerar en la selección del rodamiento es la presión máxima del tornillo.Debido a la deformación de los componentes y las tensiones resultantes, la carga axial máxima admisible Fa max no podrá excederse.la carga dinámica C así como la carga estática C0 se pueden encontrar generalmente en el dibujo de entrega del rodamiento en tándem.
El valor F a max se refiere a la tensión admisible de los componentes (anillos, válvulas, etc.) Por esta razón, debe conocerse la presión máxima de los tornillos.los valores de carga dinámica y estática se refieren a todo el conjunto de elementos rodantesDado que el valor de Fa max es siempre
Si el valor de carga estática es inferior a C0, la calificación de carga estática C0 no es relevante para la selección de un rodamiento tándem.
Esto permite recomendar la solución óptima de rodamientos.

Los rodamientos tándem ofrecen una solución óptima siempre que se apliquen los siguientes requisitos:
■ diseño de una envolvente radial pequeña
■ fuerzas axiales elevadas
■ larga vida útil
■ baja energía de fricción.
Los rodamientos tándem han demostrado su eficacia principalmente en las cajas de cambios de extrusoras de tornillo único y doble en la industria del caucho y los plásticos.
Otras posibles aplicaciones incluyen:
■ equipos de perforación de hoyos profundos
■ máquinas de soldadura por fricción.
