Máquina de cableado Utilice el rodamiento de rodillos cilíndricos 537238 Diámetro del eje 670mm

Máquina de cableado Utilice el rodamiento de rodillos cilíndricos 537238 Diámetro del eje 670mm

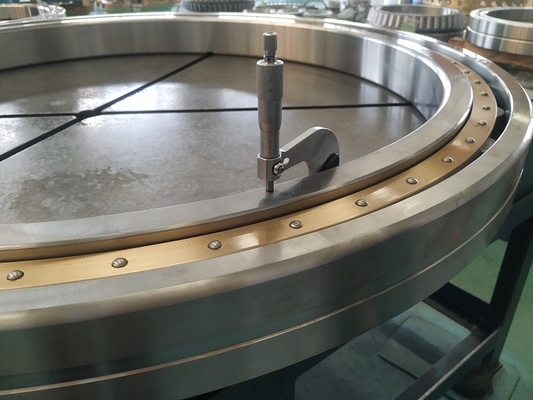

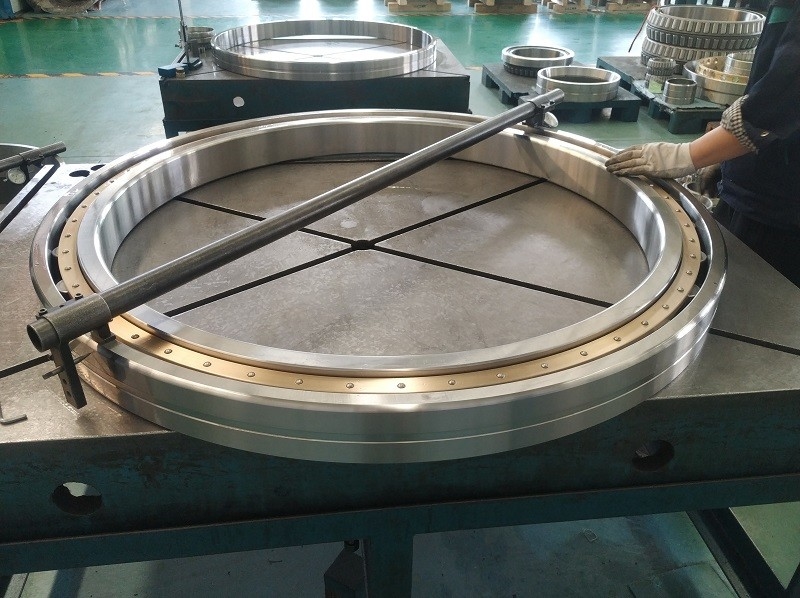

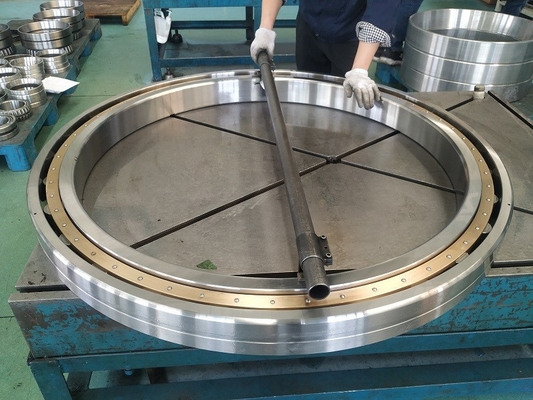

Los rodamientos de rodillos cilíndricos de una sola fila 537238 con jaula son unidades que comprenden anillos interiores y exteriores sólidos y conjuntos de rodillos cilíndricos y jaula.proceso de tratamiento térmico y proceso de molienda para terminarlosTodo el proceso será de autocontrol y supervisión. Los anillos exteriores tienen costillas rígidas en ambos lados o no tienen costillas, los anillos internos tienen una o dos costillas rígidas o están diseñados sin costillas.La jaula evita que los rodillos cilíndricos entren en contacto entre sí durante el laminado.El tratamiento térmico será necesario HRC58-62.

para rodamientos de rodillos cilíndricos con 537238 los datos siguientes:

Los rodamientos cilíndricos de una sola fila son rodamientos separables,los rodillos son guiados por las dos costillas de los anillos de rodamiento.La jaula, los rodillos y el anillo de guía se ensamblan en una unidad,y puede ser separado del otro anilloEstos rodamientos son fáciles de montar y desmontar, especialmente los anillos internos y externos que se ajustan a los ejes y carcasas.
Las estructuras de los rodamientos de rodillos cilíndricos se distinguen por sus costillas.El tipo N tiene un anillo interior con dos costillas y un anillo exterior sin costillas;el tipo NU tiene un anillo exterior con dos costillas y un anillo interior sin costillas;Tipo NJ tiene anillo interior con costilla y anillo exterior con dos costillas, y puede soportar ciertas cargas axiales en una dirección; el tipo NF tiene un anillo interior con dos costillas y un anillo exterior con costilla.
La precisión de mecanizado de los ejes y carcasas que están equipados con rodamientos cilíndricos de una sola fila es alta, la oblicuidad está prohibida entre los ejes de los anillos interiores y exteriores.Si los ejes del anillo interior y exterior fueran oblicuosEl contacto entre los rodillos y los anillos será asimétrico y la tensión será intensa, lo que tendrá graves efectos en la capacidad de carga y la vida útil del rodamiento.El efecto de borde entre los rodillos y las pistas de carrera será menor, y la vida útil del rodamiento se prolongará si hay alguna convexidad en las vías de conducción internas y externas o en el generador de rodillos.
El desplazamiento axial de los ejes o de las carcasas no puede limitarse con rodamientos de rodillos cilíndricos.Si es necesario, a menudo se utilizan con otros rodamientos, como los rodamientos de bolas de ranura profunda.

Este tipo de rodamientos generalmente soportan cargas radiales, pero los rodamientos con costillas en los anillos internos y externos pueden soportar ciertas cargas axiales.
No está permitida la oblicuidad entre los ejes y las carcasas, pero se permite una desalineación angular de 2′ entre los ejes del anillo interior y el exterior con cargas más bajas.Si las cargas son mayores,la desalineación más angular se permitirá, pero el límite superior es de 4′.
Cuando D ≤ 400 mm, se utilizan comúnmente jaulas prensadas de acero, y se adoptan jaulas sólidas de acero o latón para D> 400 mm.

Los rodamientos de precisión We/JinHang o rodamientos de rodamiento radial cilíndrico pueden ofrecer una mayor capacidad de carga radial que otros diseños de rodamientos.y diseños de cuatro filas para cumplir con varios requisitos de aplicación.

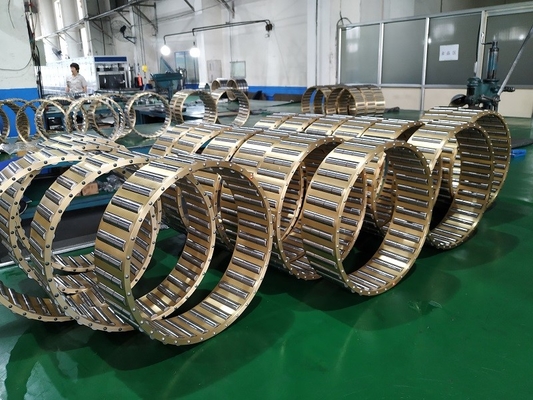

Los rodamientos de rodillos cilíndricos consisten en un anillo interior y exterior, una jaula de retención de rodillos y un conjunto de rodillos cilíndricos de contorno controlado.el anillo interior o el anillo exterior tienen dos costillas de guía de rodillosEl otro anillo es separable del conjunto y tiene una costilla o ninguna.Los diámetros del suelo de estas costillas pueden utilizarse para sostener la jaula de rodillosUna de las costillas puede utilizarse para transportar cargas ligeras de empuje cuando se proporciona una costilla opuesta.La decisión sobre cuál anillo debe tener doble costilla se determina normalmente considerando los procedimientos de montaje y montaje en la aplicación.

Las demás aves de corral
Calidad y experiencia para obtener máquinas inmejorables
Máquinas de alta capacidad, rápidas, fiables y muy duraderas, rodamientos de alta calidad que permiten girar a grandes vueltas, múltiples configuraciones para trabajar con bobinas de Dia.500 a 900 mm y mayores especiales según las especificaciones del cliente para soluciones personalizadas.
Con sistemas de carga automatizados, sistemas de engrasamiento dentro del tubo, unidades de unión para las capas internas, mecanismos de núcleo de retrotorsión, etc...
Opción para añadir una bobina más grande con elemento central en la cabeza para evitar torcerla (BULL-HEAD)

Las opciones:

Velocidades estándar para las bobinas de 630 mm: 1000 rpm para las 6 bobinas y hasta 950 rpm para las 12 bobinas.
Configuraciones múltiples y especiales.
Cabeza de carga: para cable OPGW o cable de núcleo de acero. Con paso de hilos por liras. Dia rollos. 1000 ; 1250 ; 1600 mm.
Tubos tandem entre los coches.
Posibilidad de incorporar un cargador para toda la máquina semiautomática.
