Máquina para el ensamblaje de cable de alambre tubular con rodamiento de rotor cilíndrico N18/1000mp5

Máquina para el ensamblaje de cable de alambre tubular con rodamiento de rotor cilíndrico N18/1000mp5

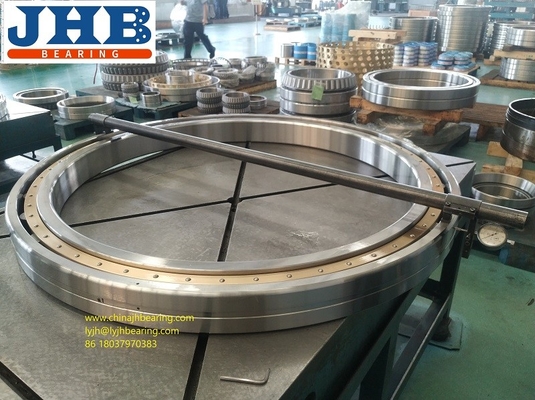

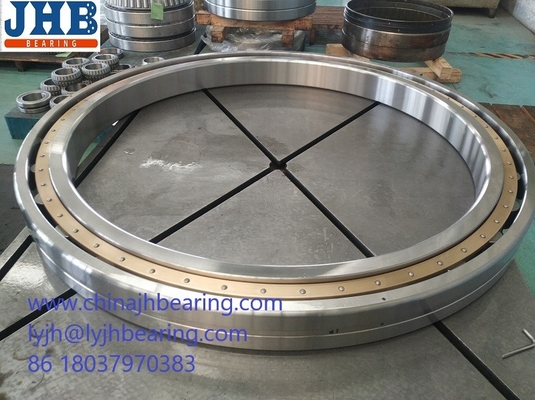

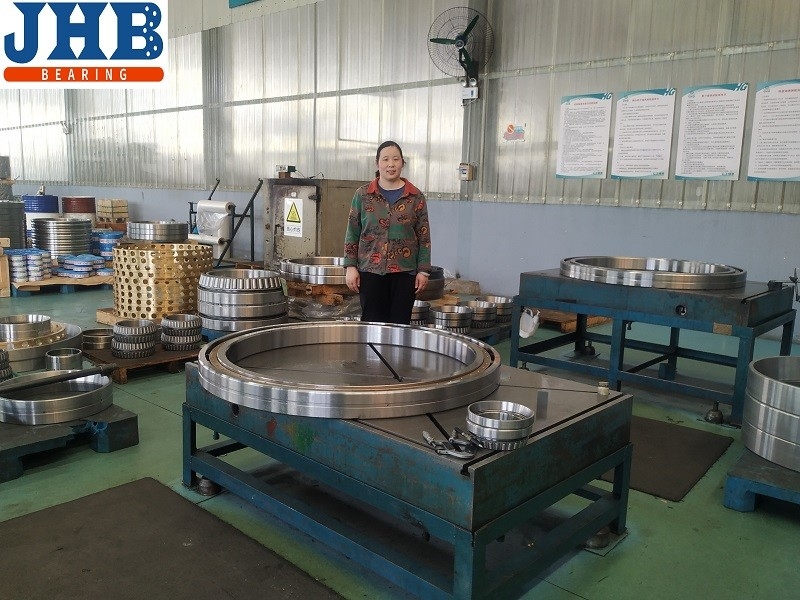

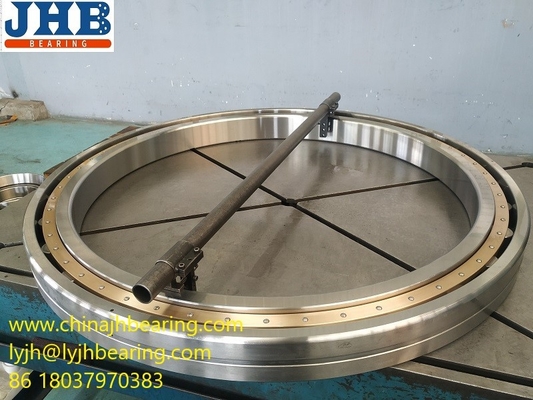

El rodamiento de rodillos cilíndricos de una sola fila N18/1000MP5 se utiliza para la máquina de ensamblaje tubular de alta velocidad para ensamblaje de acero, cobre y aluminio. Incluye el anillo exterior, el anillo interior y la jaula con rodillo.La máquina de enramado tubular rotor rígido funcionando apoyado por rodamiento en ambos extremos.n18/1000 rodamiento rodeado para mayores velocidades y mayor estabilidad de la máquina.
El tamaño 1000x1220x100mm, diámetro interno:1000mm, diámetro exterior:1220mm, altura 100mm, con grado de alta precisión P5 que puede cumplir con la máquina de enlaces tubulares de rotación de alta velocidad.Debido al tamaño del rodamiento., el anillo interior y el anillo exterior perforarán el orificio para el orificio de montaje cuando el cliente fije el rodamiento en la máquina Tubular Strander.

N18/1000MP5 especificación del rodamiento de rodillos de la máquina de enroscamiento tubular como sigue:

La luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz de la luz.

Los rodamientos cilíndricos de una sola fila son rodamientos separables,los rodillos son guiados por las dos costillas de los anillos de rodamiento.La jaula, los rodillos y el anillo de guía se ensamblan en una unidad,y puede ser separado del otro anilloEstos rodamientos son fáciles de montar y desmontar, especialmente los anillos internos y externos que se ajustan a los ejes y carcasas.
Las estructuras de los rodamientos de rodillos cilíndricos se distinguen por sus costillas.El tipo N tiene un anillo interior con dos costillas y un anillo exterior sin costillas;el tipo NU tiene un anillo exterior con dos costillas y un anillo interior sin costillas;Tipo NJ tiene anillo interior con costilla y anillo exterior con dos costillas, y puede soportar ciertas cargas axiales en una dirección; el tipo NF tiene un anillo interior con dos costillas y un anillo exterior con costilla.
La precisión de mecanizado de los ejes y carcasas que están equipados con rodamientos cilíndricos de una sola fila es alta, la oblicuidad está prohibida entre los ejes de los anillos interiores y exteriores.Si los ejes del anillo interior y exterior fueran oblicuosEl contacto entre los rodillos y los anillos será asimétrico y la tensión será intensa, lo que tendrá graves efectos en la capacidad de carga y la vida útil del rodamiento.El efecto de borde entre los rodillos y las pistas de carrera será menor, y la vida útil del rodamiento se prolongará si hay alguna convexidad en las vías de conducción internas y externas o en el generador de rodillos.
El desplazamiento axial de los ejes o de las carcasas no puede limitarse con rodamientos de rodillos cilíndricos.Si es necesario, a menudo se utilizan con otros rodamientos, como los rodamientos de bolas de ranura profunda.
Este tipo de rodamientos generalmente soportan cargas radiales, pero los rodamientos con costillas en los anillos internos y externos pueden soportar ciertas cargas axiales.
No está permitida la oblicuidad entre los ejes y las carcasas, pero se permite una desalineación angular de 2′ entre los ejes del anillo interior y el exterior con cargas más bajas.Si las cargas son mayores,la desalineación más angular se permitirá, pero el límite superior es de 4′.
Cuando D ≤ 400 mm, se utilizan comúnmente jaulas prensadas de acero, y se adoptan jaulas sólidas de acero o latón para D> 400 mm.

Los rodamientos de precisión We/JinHang o rodamientos de rodamiento radial cilíndrico pueden ofrecer una mayor capacidad de carga radial que otros diseños de rodamientos.y diseños de cuatro filas para cumplir con varios requisitos de aplicación.
Los rodamientos de rodillos cilíndricos consisten en un anillo interior y exterior, una jaula de retención de rodillos y un conjunto de rodillos cilíndricos de contorno controlado.el anillo interior o el anillo exterior tienen dos costillas de guía de rodillosEl otro anillo es separable del conjunto y tiene una costilla o ninguna.Los diámetros del suelo de estas costillas pueden utilizarse para sostener la jaula de rodillosUna de las costillas puede utilizarse para transportar cargas ligeras de empuje cuando se proporciona una costilla opuesta.La decisión sobre cuál anillo debe tener doble costilla se determina normalmente considerando los procedimientos de montaje y montaje en la aplicación.
